Tecnocut
Magnetzylinder
Komplett maßgeschneidert, um höchste Stanzqualität zu gewährleisten
Fokus auf maximale Qualität

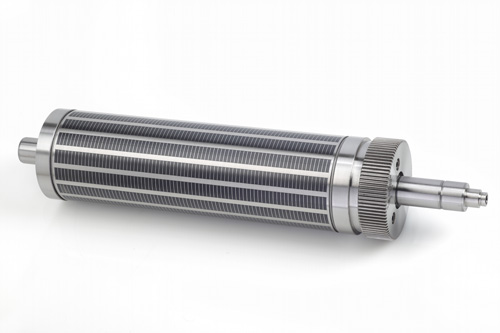

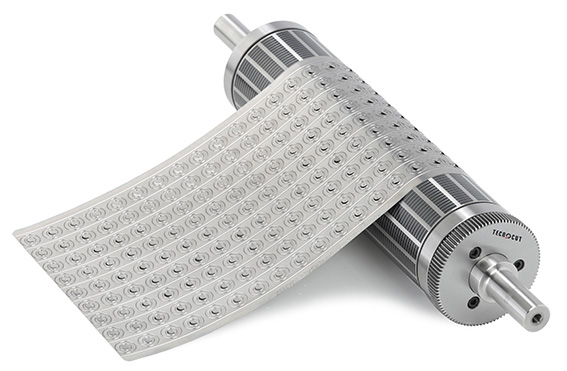

Magnetzylinder
Arbeiten Sie mit absoluter Präzision
Die hochwertigen Magnetzylinder bestehen aus einem Edelstahlgehäuse,um Korrosion zu widerstehen
- Es entzieht dem Magneten nicht seine Kraft und ermöglicht während des Gebrauchs eine hohe und gleichmäßige Haftung am Stanzblech.
- Eine Gewichtsreduzierung ist auch möglich, wenn der Korpus aus Aluminium gefertigt oder innen hohl ist.
- Wir können außerdem Positionierungsstifte auf der Oberfläche des Zylinderkörpers anbringen, um eine Verschiebung des flexiblen Stanzwerkzeugs zu verhindern.
Vorteile unserer Magnetzylinder
Adattamento assoluto a tutti i tuoi lavori
Maximale Präzision
Durch die unterschiedlichen Beschichtungsarten (<0,7 μm), die aufgetragen werden können, handelt es sich um ein äußerst präzises Werkzeug.
100 % anpassbar
Rotationsstanzen werden auf modernen CNC-Maschinen projektbezogen und individuell hergestellt.
Langlebiger
Die solide Beschichtung der Rotationsmatrizen hilft, sowohl Korrosion als auch Reibungsverschleiß zu verhindern.
Prestazioni più elevate
Durch die Festigkeit des Produktes und den Schutz der Beschichtung kann die Schnittgeschwindigkeit erhöht werden.
Wie berechnet man die Entwicklung magnetischer Zylinder?
Machen Sie es sich leicht mit diesem Tisch
Die Abwicklung eines Zylinders lässt sich einfach aus der Anzahl der Zähne (z) berechnen.Benötigt wird lediglich die Zahnteilung bzw. der Modul (m).
- Entwicklung (in Zoll) = z * m / π
- Entwicklung (in mm) = z * m
In der Etikettierindustrie kommen überwiegend Zylinder mit einer Zahnteilung von 1/8“ CP = 3,175mm zum Einsatz.
- Entwicklung (in Zoll) = z * 1/8
- Entwicklung (in mm) = z * 3,175
| Anzahl der Zähne | ENTWICKLUNG IN ZOLL | ENTWICKLUNG IN MILLIMETERN |
|---|---|---|
|
Z 96 |
12″ |
304,8 mm |
|
Z 112 |
14″ |
355,6 mm |
|
Z 136 |
17″ |
431,8 mm |
|
Z 160 |
20″ |
508,0 mm |
|
Z 192 |
24″ |
609,6 mm |
